可视化控制台部署

可视化控制台是IoTDB配套工具之一。它用于数据库部署实施、运维管理、应用开发各阶段的官方应用工具体系，让数据库的使用、运维和管理更加简单、高效，真正实现数据库低成本的管理和运维。本文档将帮助您安装Workbench。

安装准备

准备内容	名称	版本要求	官方链接
操作系统	Windows或Linux	-	-
安装环境	JDK	需要 >= V1.8.0_162（推荐使用 11 或者 17，下载时请根据机器配置选择ARM或x64安装包）	https://www.oracle.com/java/technologies/downloads/
相关软件	Prometheus	需要 >=V2.30.3	https://prometheus.io/download/
数据库	IoTDB	需要>=V1.2.0企业版	您可联系商务或技术支持获取
控制台	IoTDB-Workbench-`<version>`	-	您可根据附录版本对照表进行选择后联系商务或技术支持获取

安装步骤

步骤一：IoTDB 开启监控指标采集

打开监控配置项。IoTDB中监控有关的配置项默认是关闭的，在部署监控面板前，您需要打开相关配置项（注意开启监控配置后需要重启服务）。

重启所有节点。修改3个节点的监控指标配置后，可重新启动所有节点的confignode和datanode服务：

./sbin/stop-standalone.sh      #先停止confignode和datanode
./sbin/start-confignode.sh  -d #启动confignode
./sbin/start-datanode.sh  -d   #启动datanode

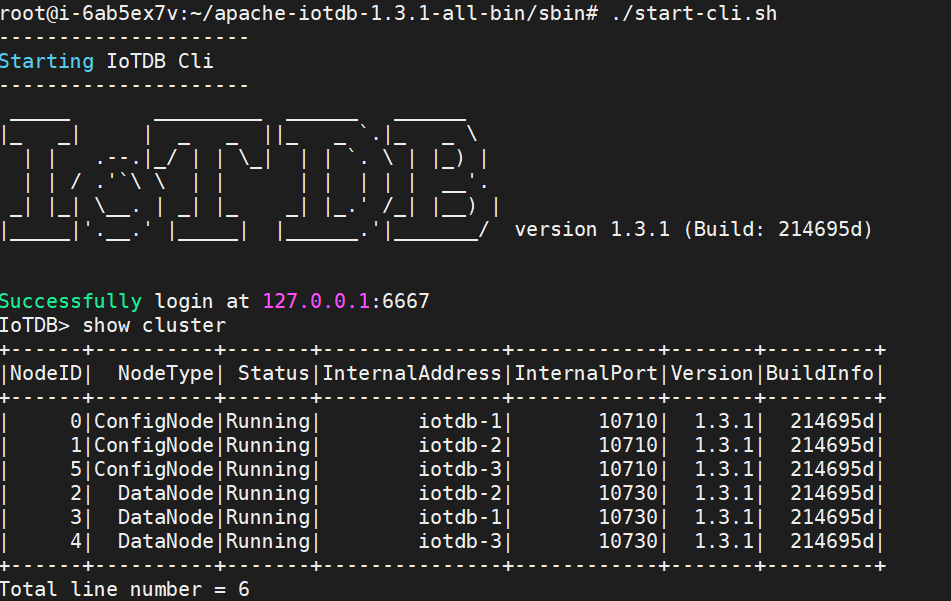

重启后，通过客户端确认各节点的运行状态，若状态都为Running，则为配置成功：

步骤二：安装、配置Prometheus监控

确保Prometheus安装完成(官方安装说明可参考：https://prometheus.io/docs/introduction/first_steps/)
解压安装包，进入解压后的文件夹：
```
tar xvfz prometheus-*.tar.gz
cd prometheus-*
```

修改配置。修改配置文件prometheus.yml如下

新增confignode任务收集ConfigNode的监控数据
新增datanode任务收集DataNode的监控数据

global:
  scrape_interval: 15s
  evaluation_interval: 15s
scrape_configs:
  - job_name: "prometheus"
    static_configs:
      - targets: ["localhost:9090"]
  - job_name: "confignode"
    static_configs:
      - targets: ["iotdb-1:9091","iotdb-2:9091","iotdb-3:9091"]
    honor_labels: true
  - job_name: "datanode"
    static_configs:
      - targets: ["iotdb-1:9092","iotdb-2:9092","iotdb-3:9092"]
    honor_labels: true

启动Prometheus。Prometheus 监控数据的默认过期时间为15天，在生产环境中，建议将其调整为180天以上，以对更长时间的历史监控数据进行追踪，启动命令如下所示：
```
./prometheus --config.file=prometheus.yml --storage.tsdb.retention.time=180d
```
确认启动成功。在浏览器中输入 http://IP:port，进入Prometheus，点击进入Status下的Target界面，当看到State均为Up时表示配置成功并已经联通。

步骤三：安装Workbench

Windows版：

进入iotdb-Workbench-<version>的config目录
修改Workbench配置文件：进入config文件夹下修改配置文件application-prod.properties。若您是在本机安装则无需修改，若是部署在服务器上则需修改IP地址
Workbench可以部署在本地或者云服务器，只要能与 IoTDB 连接即可
配置项修改前修改后
pipe.callbackUrl pipe.callbackUrl=http://127.0.0.1 pipe.callbackUrl=http://<部署Workbench的IP地址>
启动程序：请在IoTDB-Workbench-<version>的sbin文件夹下执行启动命令
```
# 后台启动Workbench
start.bat -d
```
可以通过jps命令进行启动是否成功，如图所示即为启动成功：
验证是否成功：浏览器中打开:“http://服务器ip:配置文件中端口“进行访问，例如:”http://127.0.0.1:9190”，当出现登录界面时即为成功

配置项	修改前	修改后
pipe.callbackUrl	pipe.callbackUrl=`http://127.0.0.1`	pipe.callbackUrl=`http://<部署Workbench的IP地址>`

Linux版：

进入IoTDB-Workbench-<version>目录
修改Workbench配置：进入config文件夹下修改配置文件application-prod.properties。若您是在本机安装则无需修改，若是部署在服务器上则需修改IP地址
Workbench可以部署在本地或者云服务器，只要能与 IoTDB 连接即可
配置项修改前修改后
pipe.callbackUrl pipe.callbackUrl=http://127.0.0.1 pipe.callbackUrl=http://<部署Workbench的IP地址>
启动程序：请在IoTDB-Workbench-<version>的sbin文件夹下执行启动命令
```
# 后台启动Workbench
./start.sh -d
```
可以通过jps命令进行启动是否成功,如图所示即为启动成功：
验证是否成功：浏览器中打开 “http://服务器ip:配置文件中端口“进行访问，例如:”http://127.0.0.1:9190”，当出现登录界面时即为成功

配置项	修改前	修改后
pipe.callbackUrl	pipe.callbackUrl=`http://127.0.0.1`	pipe.callbackUrl=`http://<部署Workbench的IP地址>`

步骤四：配置实例信息

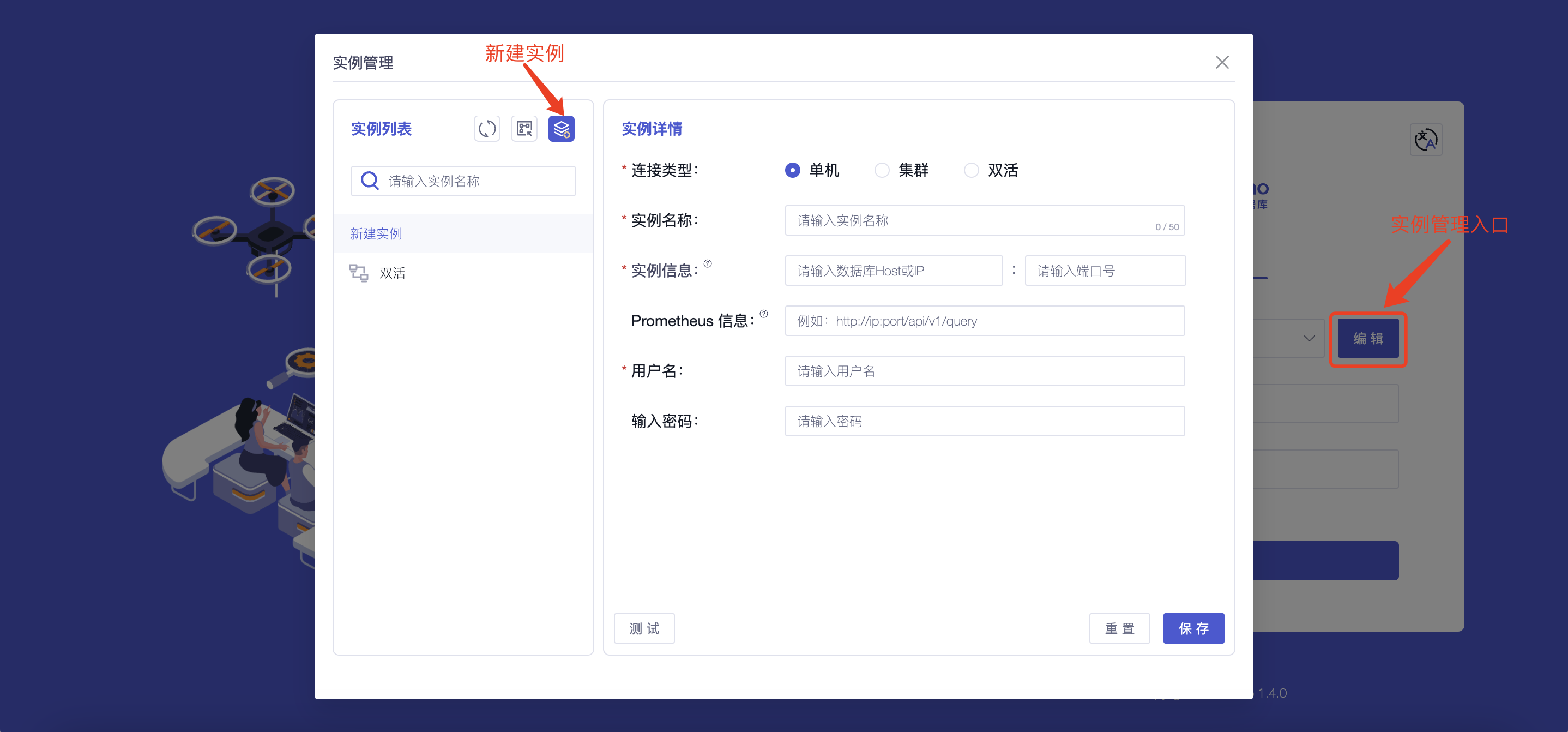

配置实例信息：您只需要填写以下信息即可连接到实例

字段名称	是否为必填项	字段含义	默认值
连接类型	是	不同连接类型连接所填内容不同，支持选择“单机、集群、双活”	-
实例名称	是	您可根据名称对不同实例进行区分，最多输入 50 个字符	-
实例信息	是	填写数据库的地址（iotdb/conf/iotdb-system.properties 文件中 dn_rpc_address 字段）以及端口号（dn_rpc_port字段）注：对于集群和双活点击“+”支持输入多个实例信息	-
Prometheus 信息	否	填写“http://<Prometheus的IP地址>:<Prometheus的端口号>/api/v1/query”即可通过首页查看部分监控信息，推荐您进行配置使用	-
用户名	是	填写IoTDB的用户名，支持输入 4～32 个字符，可使用英文大小写字母、数字、特殊字符（!@#$%^&*()_+-=）	root
密码	否	填写IoTDB的密码，为了保证数据库的安全我们不会对密码进行保存，请您在每次连接实例或测试时自行填写	root

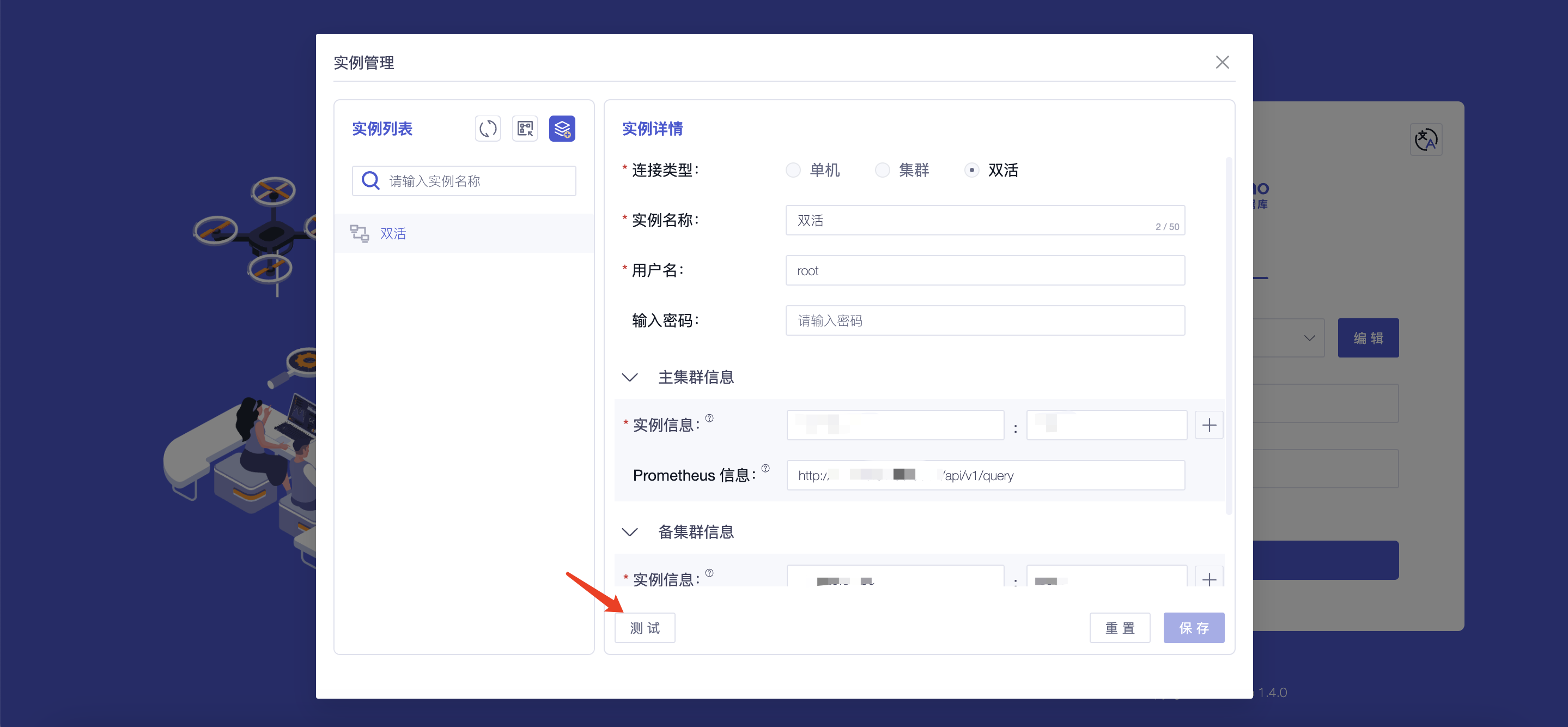

测试所填信息的准确性：您可以通过点击“测试”按钮对实例信息进行连接测试

附录：IoTDB与控制台版本对照表

控制台版本号	版本说明	可支持IoTDB版本
V1.4.0	新增树模型展示及国际化	V1.3.2及以上版本
V1.3.1	分析功能新增分析方式，优化导入模版等功能	V1.3.2及以上版本
V1.3.0	新增数据库配置功能，优化部分版本细节	V1.3.2及以上版本
V1.2.6	优化各模块权限控制功能	V1.3.1及以上版本
V1.2.5	可视化功能新增“常用模版”概念，所有界面优化补充页面缓存等功能	V1.3.0及以上版本
V1.2.4	计算功能新增“导入、导出”功能，测点列表新增“时间对齐”字段	V1.2.2及以上版本
V1.2.3	首页新增“激活详情”，新增分析等功能	V1.2.2及以上版本
V1.2.2	优化“测点描述”展示内容等功能	V1.2.2及以上版本
V1.2.1	数据同步界面新增“监控面板”，优化Prometheus提示信息	V1.2.2及以上版本
V1.2.0	全新Workbench版本升级	V1.2.0及以上版本
